Datenpunkttyp _AsciiConfig
Der Datenpunkttyp _AsciiConfig dient zur Speicherung verschiedener Konfigurationen, wobei die einzelnen Datenpunktelemente spezifische Einstellungen und Filteroptionen für den Export und Import von ASCII-Dateien definieren.
Zum Abspeichern diverser Konfigurationen werden Datenpunkte vom Typ _AsciiConfig angelegt. Der Name der Konfiguration, der im Panel eingestellt werden kann entspricht jedoch nicht dem Datenpunktnamen, dieser wird automatisch vergeben.

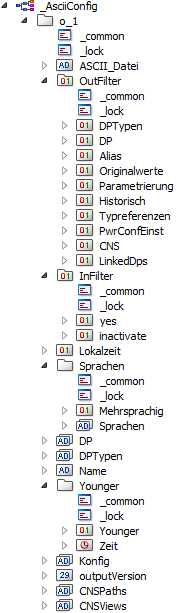

Beschreibung der Datenpunktelemente
| Datenpunktelement | Bedeutung |
|---|---|
| .ASCII_Datei | In diesem Blatt wird der Pfad und Dateiname der Output-Datei gespeichert. |
| .OutFilter.DPTypen | Filter T (gibt alle Datenpunkttypen aus) |
| .OutFilter.DP | Filter D (gibt alle Datenpunkte aus) |
| .OutFilter.Alias | Filter A (gibt alle Aliase und Kommentare aus) |
| .OutFilter.Originalwerte | Filter O (gibt alle Originalwerte aus) |
| .OutFilter.Parametrierung | Filter P (gibt alle Parametrierungen aus) |
| .OutFilter.Historisch | Filter PH (gibt zusätzlich zu den Parametrierungen die historischen Werte der Meldebehandlungen und Meldeklassen aus) |
| Outfilter.Typreferenzen | Filter + Typreferenzen (gibt referenzierte Datenpunkte aus) |
| Outfilter.PwrConfEinst | Filter + Pwr.Conf.Einst. (gibt Power-Config-Einstellungen aus) |
| Outfilter.CNS | Filter C (gibt CNS-Nodes aus) |
| Outfilter.LinkedDps | Filter + Verknüpfte DPs (gibt mit CNS-Nodes verknüpfte Datenpunkte aus) |
| InFilter.yes | Werden mit dem ASCII-Manager ASCII-Dateien eingespielt, die bestehende Datenpunkttypen ändern, müssen diese Änderungen beim Einspielen interaktiv bestätigt werden. Ob diese Meldungen automatisch bestätigt werden, wird in diesem Datenpunktblatt gespeichert. |
| InFilter.inactivate | Hier wird gesichert, wie in dieser Konfiguration die Alarmbehandlung gehandhabt wird. |
| .Lokalzeit | Hier wird eingestellt, ob die Daten im Lokalzeit-Format ein- oder ausgespielt werden. |
| .Sprachen.Mehrsprachig | Dient zum Ausspielen von mehrsprachigen Projekten |
| .Sprachen.Sprachen | Hier werden alle auszuspielenden Sprachen der Konfiguration gesichert. |
| .DP | Eine Liste aller Datenpunkte die ausgespielt werden sollen. |
| .DPTypen | In diesem Datenblatt werden alle gewünschten Datenpunkttypen gespeichert. |
| .Name | Name der Konfiguration |
| .Younger.Younger | Hier wird gespeichert, ob die Option "Ab Zeitpunkt exportieren" gesetzt wurde. |
| .Younger.Zeit | Der Zeitpunkt ab welchem exportiert werden soll. |
| .Config | In diesem Blatt werden alle DP-Konfigs gespeichert die mit dieser Konfiguration ausgespielt wurden. |
| .outputVersion |
In diesem Blatt wird die Option für das Ausspielen gespeichert. Folgende Optionen stehen zur Verfügung:
0 - Normales Ausspielen 1 - Mehrsprachiges Ausspielen (Format 2) 2 - PowerConfig Ausspielen (1 DP/Zeile, Format 3) 3 - PowerConfig Ausspielen (1 DPE/Zeile, Format 4) |
| CNSPaths | Hier werden die Pfade aller CNS-Nodes gespeichert, die mit der Konfiguration ausgespielt wurden. |
| CNSViews | Wird derzeit nicht verwendet. |
