Verfügbarkeit von Lizenzen - ein Überblick

Note:
Diese Lizenzkonfigurationen sind verfügbar und können verwendet werden. Sie können alle diese Lizenzkonfigurationen verwenden, aber beachten Sie, dass Sie immer nur eine Option gleichzeitig verwenden können. Siehe das Kapitel Docker-Support für ein Beispiel für die Lizenzierungsoption WinCC OA und CodeMeter Runtime im Docker-Container.

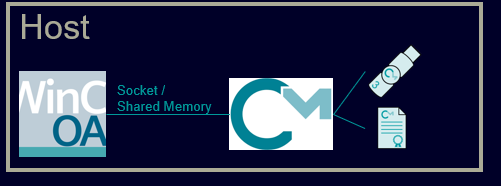

Bare Metal-Architektur

WinCC OA spricht mit der lokal installierten CodeMeter Runtime auf einem nativen PC. CodeMeter Runtime stellt Lizenzen zur Verfügung. CmAct Lizenz oder Dongle können lokal oder über einen Lizenzserver angeschlossen werden. Siehe WinCC OA Bare Metal.

Figure 1. Bare Metal

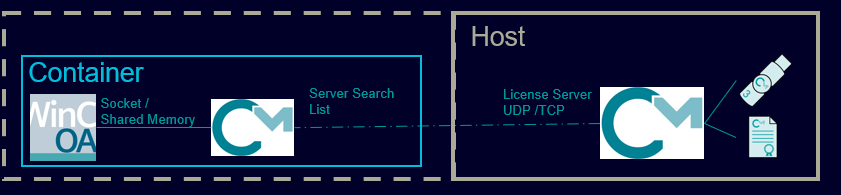

WinCC OA in einem Docker Container

Führen Sie WinCC OA in einem Docker Container aus. CodeMeter Runtime wird nativ installiert und bietet eine Lizenz. Lizenzen werden außerhalb des Docker Containers gespeichert. Die Verbindung zum Inneren des Containers läuft über Lizenzserver.
Figure 2. WinCC OA in einem Docker Container

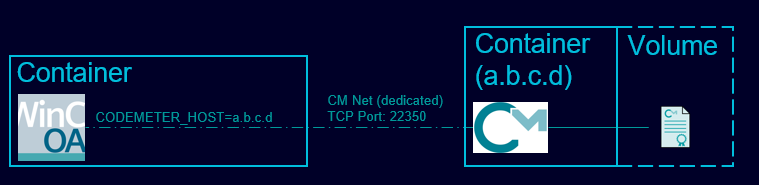

WinCC OA und CodeMeter Runtime im Docker Container

WinCC OA und CodeMeter werden in dedizierten Docker Containern ausgeführt. Die, in WinCC OA-Containern installierte, CodeMeter-Runtime wird nicht ausgeführt. Lizenzen werden im Kontext des CodeMeter-Containers gespeichert. Der CodeMeter-Container ist über Sockets vom WinCC OA-Container aus erreichbar. Siehe WinCC OA and CodeMeter Runtime in Docker Container

Figure 3. WinCC OA und CodeMeter Runtime im Docker Container

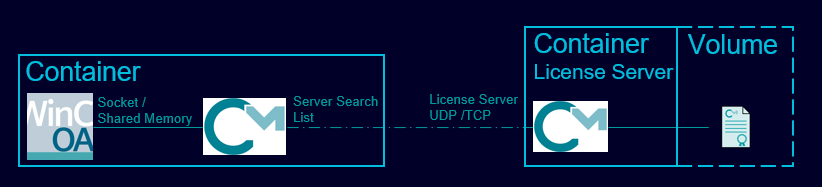

WinCC OA und CodeMeter Runtime im Docker Container mit Lizenzserver

WinCC OA und CodeMeter werden in eigenen Containern gehostet. Die Lizenzierung in WinCC OA wird über das Lizenzserver-Feature durchgeführt. Siehe Docker Container mit Lizenzserver

Figure 4. WinCC OA und CodeMeter Runtime im Docker Container mit Lizenzserver
