Voraussetzungen und Installation

Voraussetzungen

Eine korrekt installierte WinCC OA Version
Eine gültige Reporting Lizenz
WinCC OA Reporting-Manager
Ein Reporting Tool wie BIRT oder Crystal Reports, siehe Grundlagen BIRT

Installation

Für die Nutzung des Reporting Features ist eine Basisinstallation von WinCC OA ausreichend. Weitere Informationen zur Installation von WinCC OA sind im Kapitel Installation der Online-Hilfe angeführt.

Einbinden des WinCC OA Reporting-Managers

Öffnen Sie Ihr WinCC OA Projekt in der WinCC OA Konsole des Servers.

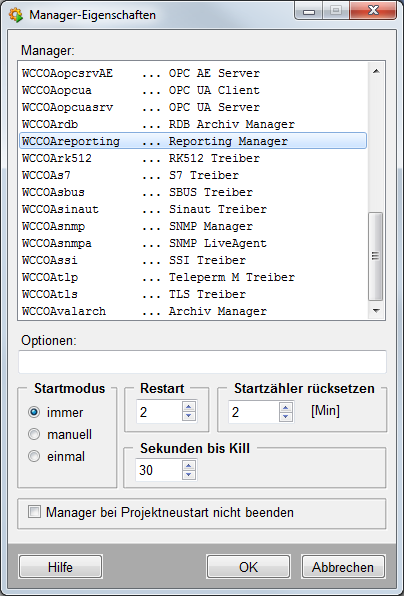

Fügen Sie Ihrem Projekt den Reporting-Manager (WCCOAreporting) hinzu.

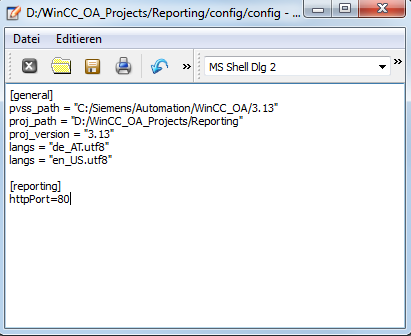

HTTPS wird unterstützt. Per Default ist der Config-Eintrag httpsPort = 443 gesetzt. Um HTTPS mit BIRT zu verwenden, muss das WinCC OA-Zertifikat in den JVM-Truststore von BIRT importiert werden:
1. Falls noch kein Zertifikat vorhanden ist, erstellen Sie eines unter System Management → Kommunikation → SSL-Zertifikate: Erstellen Sie ein Host-Zertifikat vom Typ Zertifikat für HTTP-Server und achten Sie auf den korrekten DNS-Namen.
2. Importieren Sie das WinCC OA-Zertifikat in den JVM-Truststore von BIRT.
Nach dem Import des Zertifikats konfigurieren Sie die BIRT-Verbindung mit https:// in der URL.

In WinCC OA sind für die Verwendung des Reporting-Features keine weiteren Schritte erforderlich. Um einen Report zu erstellen, muss erst ein Reportprojekt mit dem Reporting-Programm BIRT angelegt werden. Hierfür installieren Sie zuerst BIRT sowie ein kompatibles Java-Runtime-Environment, was im Kapitel BIRT, Voraussetzungen und Installation näher beschrieben wird.

VORSICHT:

HTTP-Authentifizierung ist in WinCC OA defaultmäßig für Reporting aktiviert. BIRT unterstützt jedoch keine HTTP-Authentifizierung. Daher muss der Config-Eintrag httpAuth in der [reporting]-Sektion auf 0 (FALSE) gesetzt werden, wenn BIRT verwendet wird. Setzen Sie zudem den Config-Eintrag NofThreads auf den Wert 25.
