Datenarchivierung und Datenauswertung

Datenarchivierung

WinCC OA unterstützt die historische Aufzeichnung und statistische Weiterverarbeitung von Werten in seiner Prozessdatenbank. Darin können beispielsweise aktuelle Messwerte, die spontan bei Änderung von der Basisautomatisierung übertragen werden, über eine Berechnungsvorschrift verdichtet werden. So könnten etwa aus Istwerten automatisch die jeweiligen Stundenmittelwerte berechnet werden. Ebenso gut könnten auch Summen, Minima, Maxima, Zeit des Minimums und vieles mehr zu neuen Stundenwerten werden. Selbstverständlich können solche Verdichtungsstrukturen kaskadiert aufgebaut sein, so kann WinCC OA aus Istwerten Stundenwerte, aus Stundenwerten Tageswerte usw. generieren.

In jeder solchen Stufe können wiederum gleichzeitig mehrere unterschiedliche statistische Größen ausgewertet werden. Die Perioden, die für eine Verdichtungsstufe betrachtet werden, können frei eingestellt werden, ebenso die Synchronisationszeitpunkte. Datenpunkte mit derartigen Verdichtungsstrukturen nennen wir AC-Datenpunkte (Archive Compression).

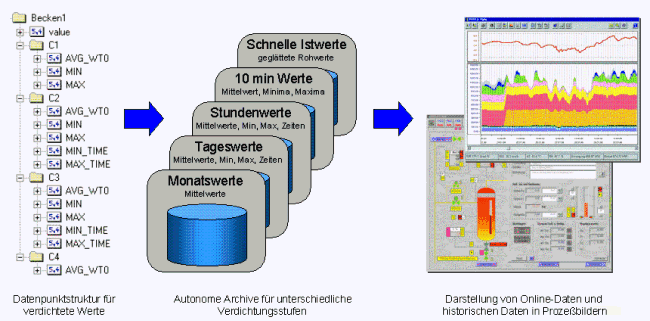

Die folgende Abbildung "Datenarchivierung und Verdichtung" zeigt die wichtigsten Schritte im Überblick

• die Verdichtung von Prozessdaten in WinCC OA und

• die Erstellung eines Protokolls in WinCC OA Excel-Report (in MS Excel).

Datenauswertung mit Excel-Report

Der WinCC OA Excel-Report ist eine Excel Applikation, welche auf Prozessdaten Zugriff bietet und die einfache Erstellung von entsprechenden Berichten unterstützt.

Weitere Verdichtungsebenen, auch über die in der WinCC OA Datenbank vorhandenen hinaus, können für Sonderfälle zusätzlich in Excel definiert werden. Einmal erstellte Report-Vorlagen können dann für unterschiedliche Zeitbereiche (Tagesprotokoll, Monatsprotokoll) gemeinsam genutzt werden.

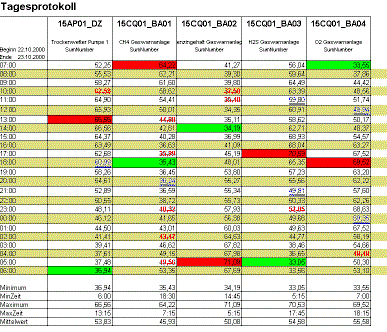

Siehe auch Beispiel eines Tagesprotokolls.
