Integration Leittechnik und Bürowelt

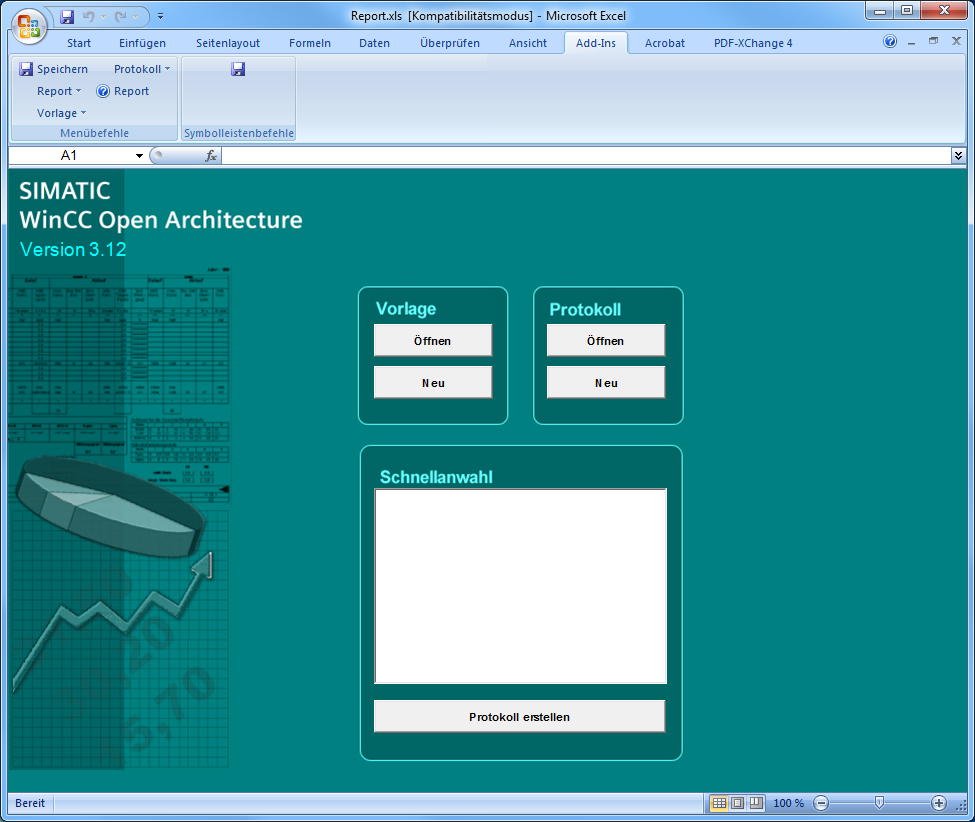

WinCC OA Excel-Report

Mit dem WinCC OA Excel-Report wurde ein leistungsfähiger Berichtgenerator direkt in Microsoft Excel geschaffen. Bequem und einfach können Vorlagen direkt in Excel erstellt werden. Soll ein Bericht über einen definierten Zeitraum erstellt werden, so greift das System auf die Vorlage zu und füllt diese automatisch mit Daten aus der WinCC OA Prozessdatenbank. Reporte können auch zeitgesteuert erstellt, gedruckt und gespeichert werden, ohne dass ein Benutzerzugriff erforderlich wäre. Und selbstverständlich unterstützt der WinCC OA Excel-Report vollständig die Verdichtungsstrukturen (AC - Archive Compression) von WinCC OA .

Die zur Verfügung gestellten Standardvorlagen für Protokollformate können in Vorlagendateien an die gewünschte Abfrage, das ist eine Auswahl aus allen Prozessdaten, Perioden und Intervallen, angepasst werden. Hierbei können die von MS Excel zur Verfügung gestellten Gestaltungsmöglichkeiten genutzt werden. Auf Grundlage dieser Vorlagen werden die konkreten Protokolle jeweils für einen gewünschten Zeitbereich per Knopfdruck erstellt. So können wiederkehrende Abfragen mit dem WinCC OA Report schnell und gut verwaltbar generiert werden. Die Abfrage zyklischer Protokolle kann überdies auch automatisiert erfolgen.

Microsoft Excel

Microsoft Excel bietet als de facto - Standard im Bereich von Spreadsheet Systemen einen sehr großen Funktionsumfang. Darstellungen, Berechnungen von Zellenwerten über Formeln sowie ein enormer Umfang an verfügbaren Funktionen aus allen Bereichen der Statistik und Mathematik zeichnen Excel aus. Die mächtigen grafischen Darstellungsmöglichkeiten reichen von mehrkanaligen Trendkurven über Torten-, Säulen und Balkendiagramme bis hin zu 3D-Ansichten auf Oberflächen. Microsoft Excel bietet überdies die Aufteilung von Daten in mehrere Registerblätter, unterstützt Formatvorlagen und stellt Kommunikationsmöglichkeiten mit der gesamten Office-Welt zur Verfügung. Ein Beispiel: siehe unter Tagesprotokoll einer Wetterstation.

Integration der WinCC OA Report Funktionen in MS Excel

Ausgeführt als spezielle Excel-Datei, die als Erstellungs- und Auswerteumgebung für die Protokolle fungiert, erweitert der WinCC OA Report lediglich temporär als Applikation die Programmstruktur von Excel. Es sind keine Veränderungen an der Software selbst notwendig; wird nicht mit Reporten gearbeitet, dann sind auch keine zusätzlichen Menüs oder Funktionsleisten sichtbar.

Der Excel Report kommuniziert mit WinCC OA über optimale Mechanismen. Erledigt auf Seite von Excel eine COM Komponente ( Component Object Model) den Datenaustausch, so handelt es sich auf WinCC OA Seite um einen eigenen Manager. Für den Excel Report kommunizieren Leitrechner und Auswertestation direkt über TCP/IP.

Sie können die Funktionalität von WinCC OA Excel-Report mit Visual Basic Makros erweitern.
