Device Management

Das Gerätemanagement erlaubt es zu definieren, welche mobilen Geräte die Berechtigung haben sich mit Ihrem Projekt zu verbinden. Außerdem bietet er eine direkte Übersicht über die verfügbaren Lizenzen und derzeit verbundenen Geräte sowie die Möglichkeit eigene Geräteklassen zu konfigurieren.

Das Gerätemanagementpanel befindet sich unter System Management > Einstellungen > Gerätemanagement.

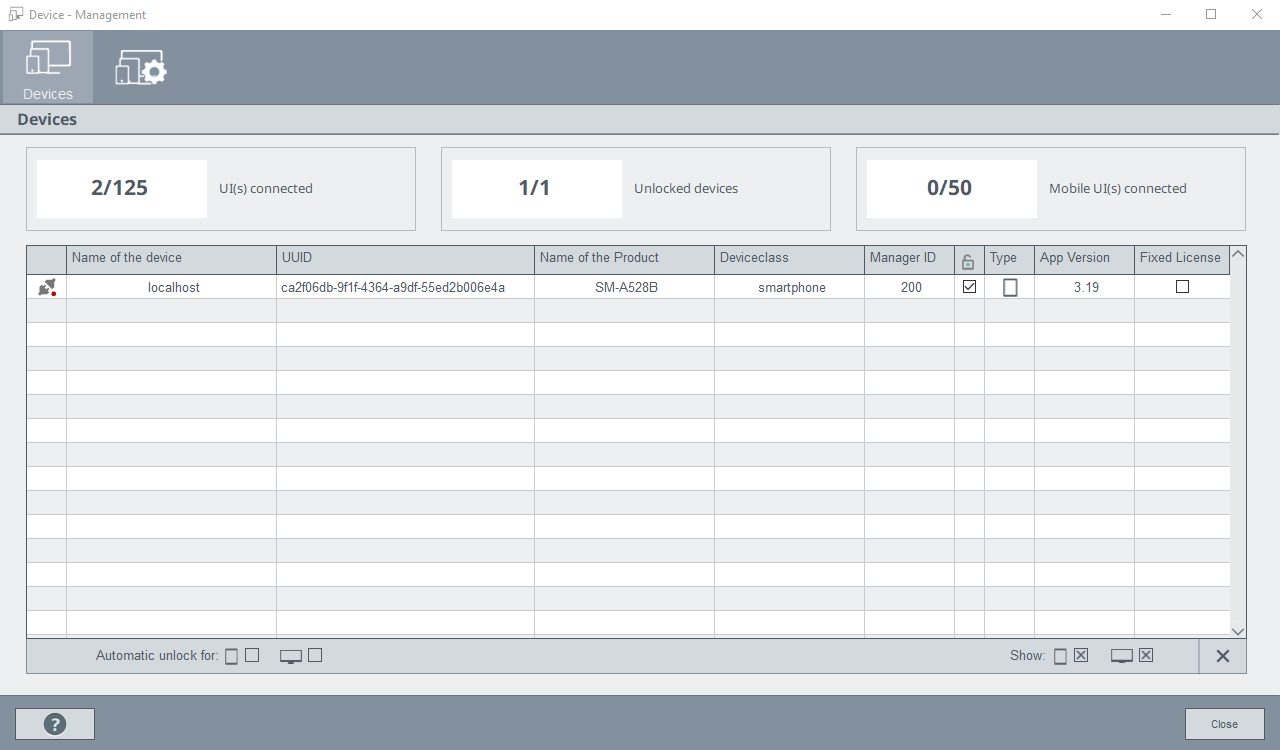

Abbildung 1. Gerätemanagement

Geräte Information

Für jedes Geräte wird eine Liste von Informationen innerhalb des Gerätemanagements hinterlegt.

Verbindungsstatus

Aktueller Verbindungsstatus

  • Verbunden () - Das Gerät ist im Moment mit dem Projekt verbunden.

  • Nicht verbunden () - Das Gerät ist im Moment nicht mit dem Projekt verbunden.

Name des Geräts Name des Geräts der in den Bluetooth-Einstellungen des Geräts konfiguriert ist (für mobile UI) oder der Host Name des Gerätes (Desktop UI).
UUID

Universal Unique Identifier; Ein einzigartiger Name um zwischen Geräten zu unterscheiden. Kann in der mobilen Applikation unter "Information" > "Geräteinformation" gefunden werden.

Anmerkung:

Durch jede neue Installation der mobilen Applikation wird eine neue UUID erstellt. Dies gilt nicht für Updates!

Anmerkung:

Für das Desktop UI wird pro Benutzer bei der Installation eine eigenen UUID angelegt.

Name des Produkts Lesbarer Name des Produkts basierend auf dem spezifischen Produkt Code des Gerätes welches mittels Geräteliste (zu finden unter /data/device_models.txt) abgeglichen wird. Diese Liste wird regelmäßig mit den aktuellen Patches aktualisiert.
Geräteklasse Die Geräteklasse welche für die angezeigten Panels verwendet werden soll (siehe auch Geräteklassen).
Manager ID Die Manager ID für dieses Gerät. Anders als das Desktop UI verwendet die Applikation eine fix definierte Manager ID. Die Nummer wird automatisch gesetzt.
Freigabestatus () Definiert ob ein Gerät sich mit einem Projekt verbinden darf. Zugang kann zu jeder Zeit ermöglicht oder entzogen werden. Wenn ein Gerät während einer aktiven Verbindung gesperrt wird, wird die Verbindung zum System abgebrochen.
App Version Aktuelle Applikationsversion die verwendet wird um sich mit einem Projekt zu verbinden.
Fixe UI-Lizenz

Mit einer fixen Lizenz kann bestimmten Mobile- oder Desktop-UIs, auf denen WinCC OA läuft, eine fixe UI-Lizenz zugewiesen werden. Damit ist sichergestellt, dass bestimmte UIs immer eine Lizenz vom Event-Manager bekommen. Für fixe Lizenzen, siehe auch das Kapitel Fixe UI- und PARA-Lizenzen.

Eine fixe UI-Lizenz kann nur bezogen werden, wenn es freie Lizenzen gibt. Wenn es keine freien Lizenzen gibt, kann keine Lizenz bezogen werden. Wenn ein normales UI und fixes UI auf eine Lizenz warten, erhält das fixe UI die erste verfügbare Lizenz.

Mit dem Debug-Flag -reportLicense:können Informationen im Log angezeigt werden:

WCCILevent0:Fixed licenses in the system:

WCCILevent0: mobile_uifix total reserved: 1 used: 0 free: 1

WCCILevent0: uifix total reserved: 2 used: 1 free: 1

WCCILevent0:Fixed license details:

WCCILevent0: uifix HW: xxxxxxxx Count: 1 Host: "xxxxxxxxxx" (SYS: 1 Ui -num 1 CONN: 1)

WCCILevent0: uifix HW: xxxxxxxxxxxxxxxxxx Count: 1 Not in use

WCCILevent0: mobile_uifix HW: xxxxxxxxxxxxxxxxxx Count: 1 Not in use

Ein Gerät freigeben

Durch die Voreinstellungen ist es einem Gerät nicht erlaubt sich mit Ihrem Projekt zu verbinden. Wenn ein nicht freigegebenes Gerät versucht, sich mit Ihrem Projekt zu verbinden, wird eine entsprechende Fehlermeldung am Gerät angezeigt und ein neuer Eintrag für das Gerät wird im Gerätemanagement erstellt. Wenn das Gerät schon früher versucht hat, sich zu verbinden wird kein neuer Eintrag erstellt.

Um einem Gerät Zugriff auf Ihr Projekt zu ermöglichen muss die Checkbox () für das entsprechende Gerät angewählt werden. Ein bereits freigegebenes Gerät kann blockiert werden indem diese Checkbox () erneut angewählt wird.

Anmerkung:

Um automatisch jedes Gerät, das sich mit dem Projekt zu verbinden versucht, freizugeben, kann die "Automatische Freigabe"-Checkbox verwendet werden.

Lizenzsinformationsübersicht

Der obere Bereich des Gerätemanagements zeigt Informationen über die Anzahl der UIs, registrierten Geräte und Mobilen UIs.

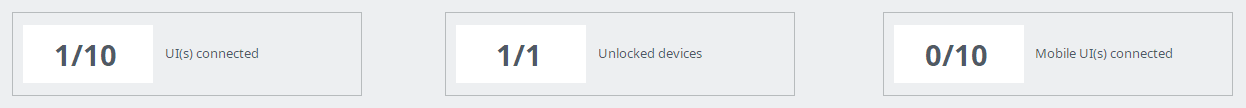

Abbildung 2. Lizenzinformation
  • Die Anzahl der verbunden UIs wird auf die Anzahl der verfügbaren UI Lizenzen abgebildet. (z.B.: 1 verbundenes UI verwendet eine von 10 möglichen Verbindungen)
  • Die Anzahl der freigeschaltenen Geräte wird auf die Anzahl der registrierten Geräte (d.h.: scheint in der Geräteliste auf) abgebildet. (z.B.: 1 registriertes Gerät ist auch freigeschalten)
  • Die Anzahl der verbunden Mobilen UIs wird ebenso auf die Anzahl der verfügbaren Mobilen UI Lizenzen abgebildet. (z.B.: kein Mobiles UI ist verbunden, es stehen noch 10 Verbindungen zur Verfügung)
  • Weitere Informationen über die verfügbare Anzahl der unlimited UIs finden Sie im Kapitel Betriebsbedingungen

Automatisches Freigeben von Geräten

Um automatisch jedes Gerät freizugeben welches versucht sich mit dem Projekt zu verbinden kann die Checkbox "Automatisches Freigeben" verwendet werden. Das automatische Freigeben kann separat für mobile UI als auch Desktop UI Verbindungen gewählt werden.

VORSICHT:

Die Verwendung des automatischen Freigebens von Geräten ist nur innerhalb von gesicherten Netzwerken empfohlen!

Abbildung 3. Automatic unlocking

Filter View

For improved administration and filtering of connections the view of the listed devices can be filtered between mobile UI connections and Desktop UI connections.

Abbildung 4. Filter view
